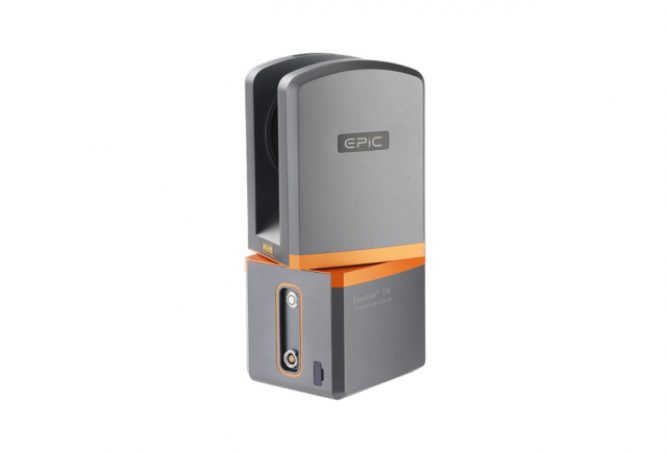

Scanner laser 3D haute précision T05
Léger et exquis, scan facile

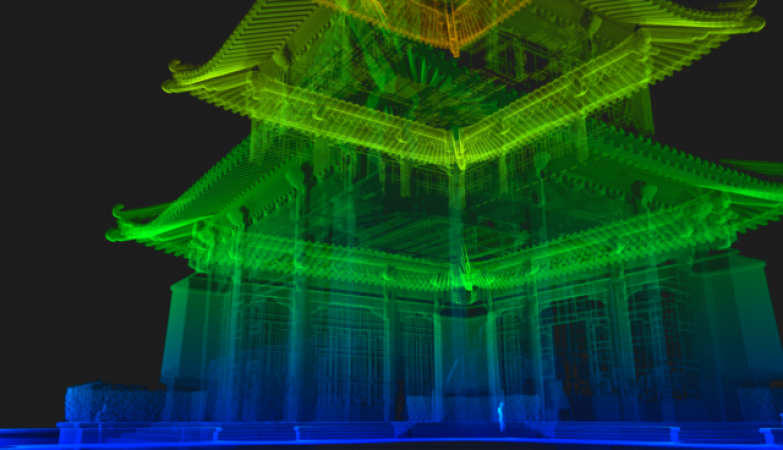

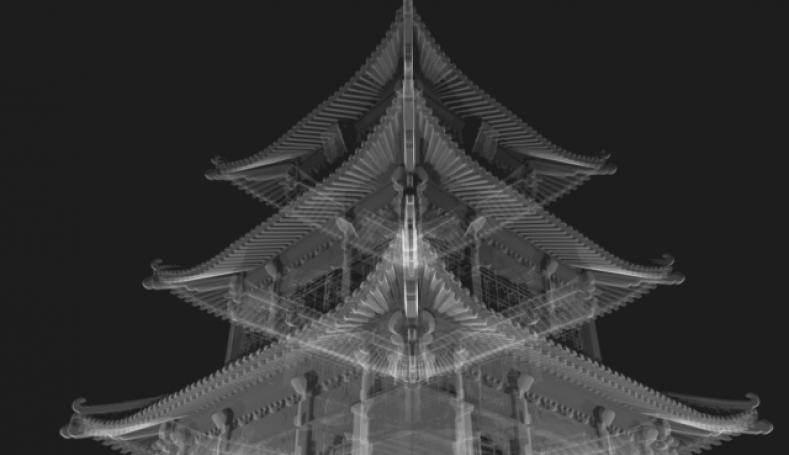

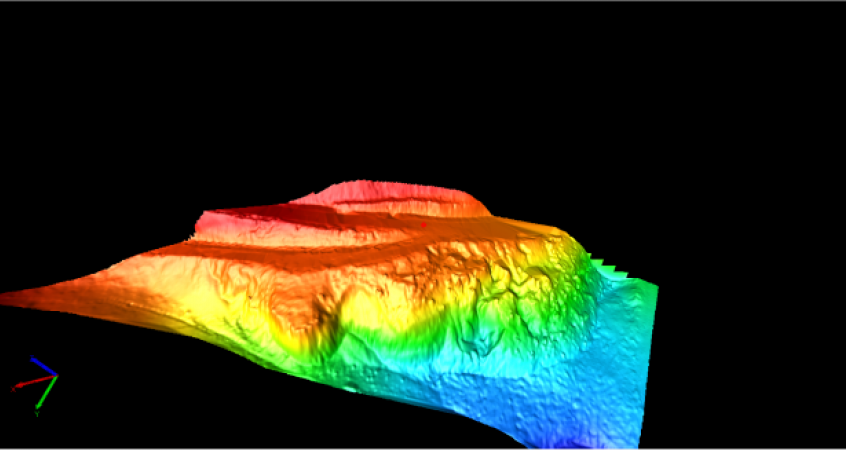

La nouvelle génération de scanner laser 3D terrestre T05 : Le design global du système est ultra-léger et compact, avec une conception unique d’intégration de capteurs intégrés qui garantit l’acquisition rapide et efficace de nuages de points en couleur réelle et haute précision dans différents scénarios d’application, ouvrant une nouvelle direction de développement pour les scanners laser 3D terrestres. Il peut être largement utilisé dans les domaines du BIM, des souterrains, des usines numériques, des relevés industriels, des relevés miniers, de la calibration des réservoirs, de la gestion des infrastructures, etc.
Caractéristiques du produit
Le design global du système est extrêmement léger, et une variété de capteurs sont hautement intégrés, ce qui permet d’assurer l’acquisition rapide et efficace de nuages de points en couleur réelle et haute précision dans différents scénarios d’application, ouvrant ainsi une nouvelle direction de développement pour les scanners laser 3D terrestres.
Haute intégration
Avec trois caméras haute définition intégrées et une batterie intelligente.
Flux de travail intelligent
D’un simple clic pour collecter des données, il peut calculer et assembler les données automatiquement.
Haute précision
Précision du nuage de points de 5 mm et colorisation au niveau des pixels.
PARAMÈTRE DU SYSTÈME
- PARAMÈTRE DU SYSTÈME
- Unité de balayage laser
- Performance opérationnelle
- Caméra intégrée
| Poids | 3.75Kg |
| Dimension | L125 x W124 x H265mm |
| Consommation moyenne d’énergie | 20W |
| Autonomie de la batterie① | 2 heures pour une seule batterie |
| FoV | Horizontal 360°，Vertical 268° |
| Stockage des données | U-Disk 64GB |
| Température de fonctionnement | -10℃~50℃ |
| Température de stockage | -20℃~60℃ |
| Plateforme compatible | Trépied en alliage d’aluminium : Poids 1,92 kg ; Charge maximale sécurisée 8 kg ; Hauteur maximale 1,49 m |
| Principe de numérisation | ToF |
| Classe de laser | Classe I |
| Longueur d’onde | 905nm |
| Plage de mesure | 0.5m ~ 100m@20% |
| Fréquence de balayage des points | 320,000pts/s |
| Précision② | 1cm@100m⑤ |
| Précision de mesure③ | 5mm@10m，8mm@30m，1cm@100m⑤ |
| Temps minimum de collecte de données | 60s |
| Densité de points④ | 10m: >25000pts/m² 30m: >3200pts/m² 100m: >300pts/m² |
| FoV | 360° |
| Résolution de l’image | 66MP |
Note:
① Testé à 25°C~27°C, le temps de charge et la durée varieront en fonction des conditions ;
② Précision : elle peut être affectée par la distance jusqu’à la cible, la température ambiante et la réflectivité de la cible. La valeur typique est la moyenne des mesures de l’épaisseur collectées par plusieurs dispositifs dans une plage de 0,5 à 100 mètres, à une température ambiante de 25°C, avec une cible étant un mur plat.
③ Précision de la mesure de distance : elle peut être affectée par la distance jusqu’à la cible, la température ambiante et la réflectivité de la cible. La valeur typique est la moyenne des mesures de chaque canal dans une plage de 0,5 à 70 mètres, lorsque la température ambiante extérieure est de 30°C et la réflectivité de la cible est de 50 %.
④Densité de points : elle peut être affectée par la distance jusqu’à la cible, la température ambiante et la réflectivité de la cible. La valeur typique est la moyenne de la densité de points de plusieurs dispositifs dans une plage de 0,5 à 100 mètres, à une température ambiante de 25°C, avec une cible étant un mur plat.
⑤ Toutes les valeurs sont basées sur 1σ.
