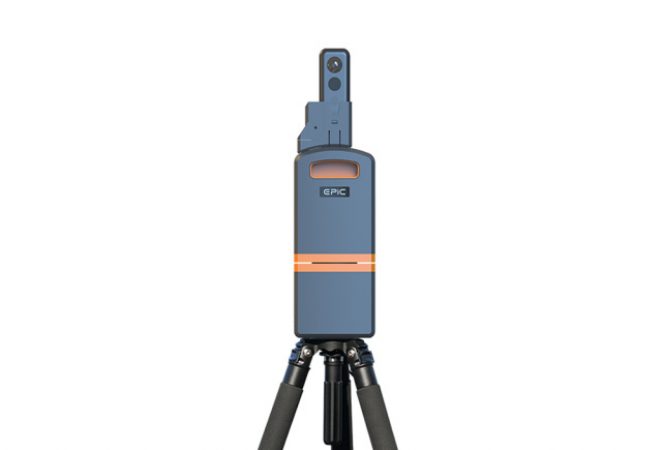

T05 Escáner Láser 3D de Alta Precisión
Ligero y Exquisito, Escaneo Fácil
La nueva generación de escáner láser 3D terrestre T05: El diseño general del sistema es ultraligero y compacto, con una integración única de sensores incorporados que garantiza la adquisición rápida y efectiva de nubes de puntos de alta precisión y verdadero color en diferentes escenarios de aplicación, liderando una nueva dirección de desarrollo del escáner láser 3D terrestre. Puede ser ampliamente utilizado en los campos de BIM, subterráneo, planta digital, topografía industrial, topografía minera, calibración de tanques, gestión de infraestructuras, entre otros.
Características del Producto
El diseño general del sistema es extremadamente ligero y una variedad de sensores están altamente integrados, lo que puede asegurar la adquisición rápida y efectiva de nubes de puntos de alta precisión y verdadero color en diferentes escenarios de aplicación, liderando una nueva dirección de desarrollo del escáner láser 3D terrestre.
Alta Integración
Con tres cámaras integradas de alta definición y una batería inteligente.
Flujo de Trabajo Inteligente
Con un solo clic para recoger datos, puede calcular y ensamblar datos automáticamente.
Alta Precisión
Precisión de la nube de puntos de 5 mm y colorización a nivel de píxel.
Parámetro del Sistema
- Parámetro del Sistema
- Unidad de Escaneo Láser
- Rendimiento Operativo
- Cámara Incorporada
| Peso | 3.75Kg |
| Dimensiones | L125 x W124 x H265mm |
| Consumo Promedio de Energía | 20W |
| Duración de la Batería① | 2 horas con una sola batería |
| FoV | Horizontal 360°, Vertical 268° |
| Almacenamiento de Datos | U-Disk 64GB |
| Temperatura de Operación | -10℃~50℃ |
| Temperatura de Almacenamiento | -20℃~60℃ |
| Plataforma Compatible | ATrípode de aleación de aluminio: Peso 1.92 kg; Carga máxima segura 8 kg; Altura máxima 1.49 m |
| Principio de Escaneo | ToF |
| Clase de Láser | Clase I |
| Longitud de onda | 905nm |
| Rango de Medición | 0.5m ~ 100m@20% |
| Frecuencia de Escaneo de Puntos | 320,000pts/s |
| Precisión② | 1cm@100m⑤ |
| Precisión de alcance③ | 5mm@10m，8mm@30m，1cm@100m⑤ |
| Tiempo mínimo de recolección de datos | 60s |
| Densidad de puntos④ | 10m: >25000pts/m² 30m: >3200pts/m² 100m: >300pts/m² |
| FoV | 360° |
| Resolución de imagen | 66MP |
Note:
① Probado a 25℃~27℃, el tiempo de carga y la duración variarán según las condiciones;
② Precisión: puede verse afectada por la distancia al objetivo, la temperatura ambiente y la reflectividad del objetivo. El valor típico es el promedio de las mediciones recogidas por múltiples dispositivos en el rango de 0.5 a 100 m, a una temperatura ambiente de 25℃ y con el objetivo siendo una pared plana.
③ Precisión de Medición: puede verse afectada por la distancia al objetivo, la temperatura ambiente y la reflectividad del objetivo. El valor típico es el promedio medido por cada canal en el rango de 0.5 a 70 m, con una temperatura ambiente exterior de 30℃ y una reflectividad del objetivo del 50%.
④ Densidad de Puntos: puede verse afectada por la distancia al objetivo, la temperatura ambiente y la reflectividad del objetivo. El valor típico es el promedio de la densidad de puntos de múltiples dispositivos en el rango de 0.5 a 100 m, a una temperatura ambiente de 25℃ y con el objetivo siendo una pared plana.
⑤Todos los valores basados en 1σ.
